Шкаф управления дымовыми клапанами ШУДК
Входящий в систему противодымной вентиляции , предназначен для управления клапанами дымоудаления в автоматическом (сигнал от системы обнаружения пожара),дистанционном (сигнал с диспетчерского пункта, пожарных кнопок) и местном (сигнал со шкафа управленияклапанами) режимах, а также отображения световой индикации о состоянии клапанов дымоудаления (открыт-закрыт) и подаче питания на шкаф.
В шкафах ШУДК реализован алгоритм управления дымовыми клапанами по сигналам с одной или более пожарных зон защищаемого объекта.
Изготовление щитов управления клапанами дымоудаления ШУДК производится в типовом исполнении с учетом подключения необходимое колличество противодымных клапанов с электроприводами различных типовуправления, напряжения сигнала от пожарной автоматики, на элементной базе ведущих отечественных или иностранных производителей:
- щит управления клапанами дымоудаления с электромеханическими приводами (с возвратным механизмом);
- щит управления клапанами дымоудаления с электромагнитными приводам;
- щит управления клапанами дымоудаления с реверсивными электромеханическими приводами;
- щит управления дымовыми клапанами с различными типами электроприводов и управлением с 2-х и более дымовых зон;
Во всех шкафах управления используется светосигнальная арматура с порогом срабатывания, исключающим подсвечивание ламп от наводок при наличии протяженных линий питания.
Стоимость шкафов управления противопожарными клапанами дымоудаления приведена ниже.
Наличие собственного производства позволяет изготовливать шкафы управления клапанами дымоудаления отличные от типового исполнения с включением дополнительных функций или по техническому заданию Заказчика. Возможно изготовление совмещенного шкафа управления вентилятором дымоудаления и его клапанами дымоудаления.
Количество клапанов дымоудаления, подключаемых к шкафу ШУДК, указывается Заказчиком.
Указанная в прайсе стоимость шкафа ШУДК включает:
- оптимальный набор рабочих функций;
- учет количества управляемых дымовых клапанов;
- питание электроприводов клапанов напряжением 220В 50Гц ;
- сборку шкафа на комплектующих элементах отечественных или иностранных производителей.
К шкафу ШУДК подключаются клапаны дымоудаления (нормально закрытые) любых производителей с электромеханическим приводом BELIMO BF, BLF и возвратной пружиной (при наличии на объекте только одной дымовой зоны) или с электромагнитным приводом или с элетромеханическим реверсивным приводом BELIMO BE, BLE (двухпровоное управление). Возможно подключение клапанов с аналогичными приводами других фирм: Siemens, Polar Bear, ALLFA, и т.д. или указанных Заказчиком.
Оптимальный набор рабочих функций шкафа ШУДК
1. Управление
Автоматический режим - управление дымовыми клапанами производится по сигналу от системы обнаружения пожара (автоматическойпожарной сигнализации и автоматических установок пожаротушения).
Дистанционный режим – управление дымовыми клапанами производится по сигналу от пусковых элементов, расположенных у эвакуационных выходов и в помещениях пожарных постов или в помещениях диспетчерского персонала.
Ручной режим – управление каждым дымовым клапаном производится от пульта местного управления (кнопка/тумблер, индикация состояния) в месте установки клапана (заказывается отдельно).
Напряжение питания данных цепей управления 220В 50Гц. В исходном состоянии цепи управления находятся под напряжением (контроль шлейфа пожарной сигнализации). При пожаре происходит разрыв соответствующей цепи и перевод клапанов дымоудаления в рабочее состояние.
При перекоммутации перекидных контактов исполнительного реле в шкафу управления ШУДК возможно изменение управления дымовыми клапанами, как от Н.З. контакта так и Н.Р. контакта аппаратуры пожарной сигнализации.
Проверка исправности дымовых клапанов производится нажатием на кнопку типа "Грибок" с фиксацией на двери шкафа.
2. Световая сигнализация и органы управления

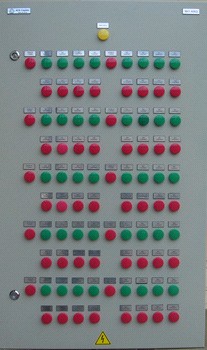

На двери шкафа ШУДК отображается следующая информация:
- "Сеть" - наличие напряжения питания;
- "Клапан ЗАКРЫТ" - состояние дымового клапана;
- "Клапан ОТКРЫТ" - состояние дымового клапана;
- "ПОЖАР" - получение сигнала "Пожар";
- "РУЧНОЙ ПУСК" - кнопка типа "Гриб" с фиксацией для открытия дымовых клапанов со шкафа ШУПК.
3. Питание электроприводов дымовых клапанов
В шкафу ШУДК питание электроприводов клапанов предусмотрено напряжением 220В 50Гц.
Реализация дополнительных функций в шкафу ШУДК
В шкафу ШУДК возможна реализация следующих дополнительных функций:
- сигнал "Клапаны открыты" типа "сухой" контакт при открытом состоянии всех дымовых клапанов или индивидуально для каждого и другие сигналы диспетчеризации;
- управление клапанами дымоудаления в соответствии с дымовыми зонами;
- изменение количества управляемых клапанов дымоудаления;
- питание электроприводов клапанов напряжением ~ 24B;
- питание цепей пожарной сигнализации напряжением ~= 24B или 12В;
- установка кнопок для индивидуальной проверки работоспособности клапанов дымоудаления;
- степень защиты шкафа IP54 и выше по ГОСТ 14254-96;
- и других по требованию Заказчика.
Реализация дополнительных функций для шкафов управления |
|
№ п/п |
Описание дополнительных функций |
1 |
Сигналы диспетчеризации: состояние клапанов, получение сигнала "Пожар" и т.д. |
2 |
Управление клапанами дымоудаления с 2-х и более дымовых зон. |
3 |
Совместное управление с вентилятором дымоудаления. |
4 |
Питание цепей пожарной автоматики напряжением ~= 24 В, 12 В. |
5 |
Питание электроприводов клапанов напряжением ~24 В. |
6 |
Установка кнопок для индивидуальной проверки работоспособности клапанов. |
7 |
Другие функции по требованию Заказчика. |
Стоимость шкафов управления клапанами |
|||||
Количество |
Шкаф |
Питание цепей |
Цена шкафа с НДС, руб. |
Габариты |
|
пожарной |
электро- |
IP54 |
|||
1 |
ШУДК 01 |
220 В 50 Гц |
220 В 50 Гц |
9 511 |
300х250х150 |
2 |
ШУДК 02 |
220 В 50 Гц |
220 В 50 Гц |
9 884 |
|
3 |
ШУДК 03 |
220 В 50 Гц |
220 В 50 Гц |
11 549 |
|
4 |
ШУДК 04 |
220 В 50 Гц |
220 В 50 Гц |
11 989 |
400х300х150 |
5 |
ШУДК 05 |
220 В 50 Гц |
220 В 50 Гц |
12 294 |
|
6 |
ШУДК 06 |
220 В 50 Гц |
220 В 50 Гц |
12 666 |
|
7 |
ШУДК 07 |
220 В 50 Гц |
220 В 50 Гц |
17 942 |
|
8 |
ШУДК 08 |
220 В 50 Гц |
220 В 50 Гц |
18 315 |
|
9 |
ШУДК 09 |
220 В 50 Гц |
220 В 50 Гц |
18 686 |
500х400х150 |
10 |
ШУДК 10 |
220 В 50 Гц |
220 В 50 Гц |
19 058 |
|
11 |
ШУДК 11 |
220 В 50 Гц |
220 В 50 Гц |
19 431 |
|
12 |
ШУДК 12 |
220 В 50 Гц |
220 В 50 Гц |
19 803 |
|
13 |
ШУДК 13 |
220 В 50 Гц |
220 В 50 Гц |
20 176 |
|
14 |
ШУДК 14 |
220 В 50 Гц |
220 В 50 Гц |
20 548 |
|
15 |
ШУДК 15 |
220 В 50 Гц |
220 В 50 Гц |
20 920 |
|
16 |
ШУДК 16 |
220 В 50 Гц |
220 В 50 Гц |
25 122 |
600х500х200 |
17 |
ШУДК 17 |
220 В 50 Гц |
220 В 50 Гц |
25 494 |
|
18 |
ШУДК 18 |
220 В 50 Гц |
220 В 50 Гц |
25 867 |
|
19 |
ШУДК 19 |
220 В 50 Гц |
220 В 50 Гц |
26 239 |
|
20 |
ШУДК 20 |
220 В 50 Гц |
220 В 50 Гц |
26 612 |
|
21 |
ШУДК 21 |
220 В 50 Гц |
220 В 50 Гц |
26 984 |
|
22 |
ШУДК 22 |
220 В 50 Гц |
220 В 50 Гц |
27 357 |
|
23 |
ШУДК 23 |
220 В 50 Гц |
220 В 50 Гц |
27 728 |
|
24 |
ШУДК 24 |
220 В 50 Гц |
220 В 50 Гц |
28 100 |
|
25 |
ШУДК 25 |
220 В 50 Гц |
220 В 50 Гц |
34 648 |
700х500х200 |
26 |
ШУДК 26 |
220 В 50 Гц |
220 В 50 Гц |
35 021 |
|
27 |
ШУДК 27 |
220 В 50 Гц |
220 В 50 Гц |
35 394 |
|
28 |
ШУДК 28 |
220 В 50 Гц |
220 В 50 Гц |
35 767 |
|
29 |
ШУДК 29 |
220 В 50 Гц |
220 В 50 Гц |
36 137 |
|
30 |
ШУДК 30 |
220 В 50 Гц |
220 В 50 Гц |
36 510 |
|
31 |
ШУДК 31 |
220 В 50 Гц |
220 В 50 Гц |
36 882 |
|
32 |
ШУДК 32 |
220 В 50 Гц |
220 В 50 Гц |
37 253 |
|
33 |
ШУДК 33 |
220 В 50 Гц |
220 В 50 Гц |
43 776 |
800х600х200 |
34 |
ШУДК 34 |
220 В 50 Гц |
220 В 50 Гц |
44 149 |
|
35 |
ШУДК 35 |
220 В 50 Гц |
220 В 50 Гц |
44 520 |
|
36 |
ШУДК 36 |
220 В 50 Гц |
220 В 50 Гц |
44 893 |
|
37 |
ШУДК 37 |
220 В 50 Гц |
220 В 50 Гц |
45 266 |
|
38 |
ШУДК 38 |
220 В 50 Гц |
220 В 50 Гц |
45 637 |
|
39 |
ШУДК 39 |
220 В 50 Гц |
220 В 50 Гц |
46 009 |
|
40 |
ШУДК 40 |
220 В 50 Гц |
220 В 50 Гц |
46 380 |
|
41 |
ШУДК 41 |
220 В 50 Гц |
220 В 50 Гц |
53 302 |
1000х600х250 |
42 |
ШУДК 42 |
220 В 50 Гц |
220 В 50 Гц |
53 673 |
|
43 |
ШУДК 43 |
220 В 50 Гц |
220 В 50 Гц |
54 046 |
|
44 |
ШУДК 44 |
220 В 50 Гц |
220 В 50 Гц |
54 419 |
|
45 |
ШУДК 45 |
220 В 50 Гц |
220 В 50 Гц |
54 792 |
|
46 |
ШУДК 46 |
220 В 50 Гц |
220 В 50 Гц |
55 163 |
|
47 |
ШУДК 47 |
220 В 50 Гц |
220 В 50 Гц |
55 535 |
|
48 |
ШУДК 48 |
220 В 50 Гц |
220 В 50 Гц |
55 907 |
|
49 |
ШУДК 49 |
220 В 50 Гц |
220 В 50 Гц |
56 279 |
|
50 |
ШУДК 50 |
220 В 50 Гц |
220 В 50 Гц |
56 651 |
|
51 |
ШУДК 51 |
220 В 50 Гц |
220 В 50 Гц |
63 881 |
1200х600х300 |
52 |
ШУДК 52 |
220 В 50 Гц |
220 В 50 Гц |
64 254 |
|
53 |
ШУДК 53 |
220 В 50 Гц |
220 В 50 Гц |
64 627 |
|
54 |
ШУДК 54 |
220 В 50 Гц |
220 В 50 Гц |
65 000 |
|
55 |
ШУДК 55 |
220 В 50 Гц |
220 В 50 Гц |
65 370 |
|
56 |
ШУДК 56 |
220 В 50 Гц |
220 В 50 Гц |
65 743 |
|
57 |
ШУДК 57 |
220 В 50 Гц |
220 В 50 Гц |
66 116 |
|
58 |
ШУДК 58 |
220 В 50 Гц |
220 В 50 Гц |
66 488 |
|
59 |
ШУДК 59 |
220 В 50 Гц |
220 В 50 Гц |
66 860 |
|
60 |
ШУДК 60 |
220 В 50 Гц |
220 В 50 Гц |
67 230 |
