СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ САУ-Z
Система автоматического управления САУ-Z разработана специально для управления подвесными и канальными вентиляционными системами, но при желании могут быть использованы и для управления небольшими напольными вентиляционными установками.
САУ-Z то законченное полнофункциональное решение.

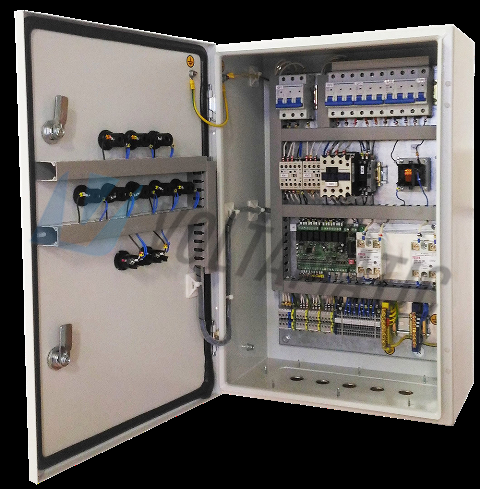

В системе автоматического управления управляющая и силовая части располагаются в одном корпусе. В качестве корпуса может быть использован как пластиковый бокс степенью защиты IP65, так и металлическая оболочка степенью защиты IP31(54). Кроме самого шкафа в базовую комплектацию входит современный пульт управления с большим контрастным дисплеем, канальный датчик температуры воздуха и накладной датчик температуры обратной воды.
Система Автоматического управления применятся для управления системами вентиляции, имеющими в своем составе следующие секции воздухоподготовки:
- Водяной воздухонагреватель (реализована полная защита против замерзания теплообменника);
- Электрический воздухонагреватель (защита от перегрева и продувка после отключения);
- Водяное охлаждение;
- Фреоновое охлаждение;
- Воздушно-тепловая завеса.
Список основных функций системы автоматического управления:
В шкафах управления применяются высококачественные элементы ведущих мировых производителей радиоэлектронной аппаратуры.
Контроллер «Zentec» разработан в соответствии с европейскими стандартами управления вентиляционными системами. Контроллер устанавливается внутри шкафа и не виден снаружи. По интерфейсу RS485 он связан с удобным пультом.Отличительными особенностями пульта управления, является дисплей с подсветкой, встроенный датчик температуры помещения. Пульт связывается с контроллером по интерфейсу RS 485 и может быть отнесен от шкафа управления на 170 метров. Связь между контроллером и пультом осуществляется по «витой паре».
ФУНКЦИИ УПРАВЛЕНИЯ:
- Температурными датчиками с характеристикой NTC 10K;
- Заслонками наружного воздуха;
- Приточным (и вытяжным) вентиляторами, в том числе по MODBUS;
- Плавное управление (ШИМ) электрическим нагревателем с ограничением максимальной мощности;
- Ступенчатое управление электрическим нагревателем до 2-х ступеней;
- Водяным/электрическим калорифером, регулирующим клапаном с приводом 24В по сигналу 0-10В;
- Водяным охладителем, регулирующим клапаном с приводом 24В по сигналу 0-10В;
- Переключение режимов Зима/Лето;
- Регулирование температуры приточного воздуха и температуры обратной воды;
- Автоматическое регулирование температуры приточного воздуха в соответствии с заданной установкой.
ФУНКЦИИ ЗАЩИТЫ:
- Контроль состояния датчика температуры;
- Контроль работы двигателя вентилятора;
- Контроль загрязнения фильтра;
- Работа по таймеру (стандартная функция панели);
- Защита электрического нагревателя от перегрева;
- Защита водяного нагревателя от замерзания (термостат защиты по воздуху, датчик обратной воды)

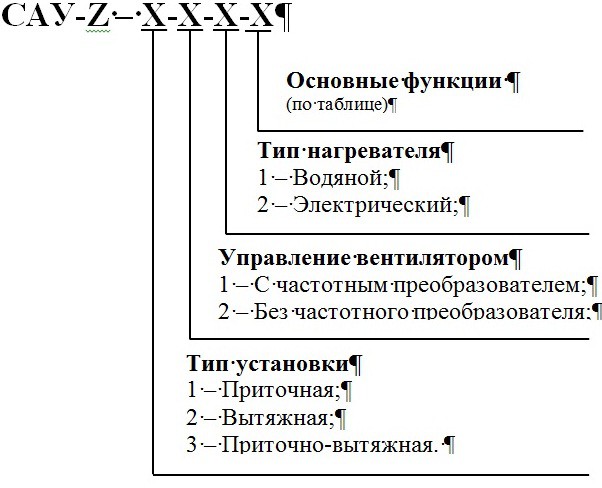

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
Обозначение функции
Наименование функции
В
Водяное охлаждение
Ф
Фреоновое охлаждение
Р
Использование резервного вентилятора
П
Пластиковый корпус
М
Металлический корпус (после буквы М указать степень защиты 31 или 54)
Обозначение функции
Наименование функции
В
Водяное охлаждение
Ф
Фреоновое охлаждение
Р
Использование резервного вентилятора
П
Пластиковый корпус
М
Металлический корпус (после буквы М указать степень защиты 31 или 54)
СОСТАВ И КОМПЛЕКТАЦИЯ САУ-Z
Стандартный комплект системы автоматического управления состоит из щита управления с паспортом, пульта управления Zentec и двух датчиков температуры. В случае щита с водяным нагревателем в комплект входят датчики канальный и накладной, в случае щита с электронагревом в комплект входит датчик канальный.
ЭЛЕМЕНТЫ АВТОМАТИКИ
|

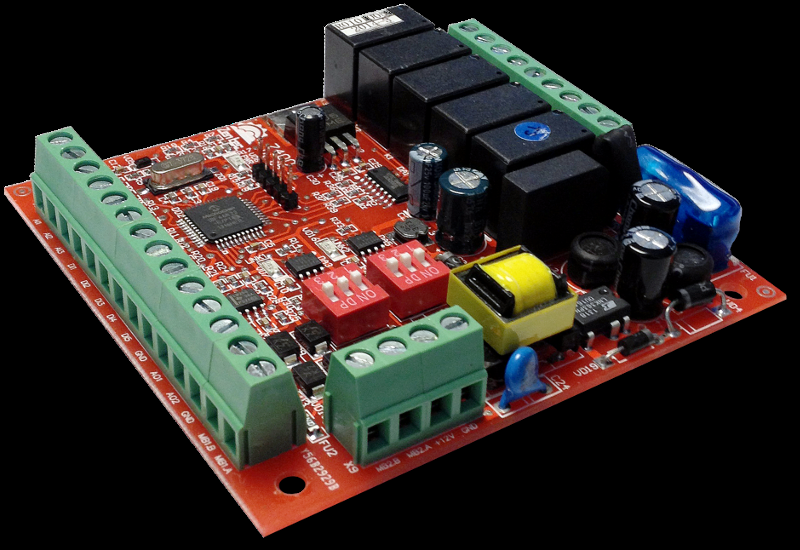

Контроллер Zentec Z400
|
- Питание контроллера 220В 50Гц (встроенный блок питания); - 5 цифровых входов для датчиков типа "сухой" контакт; - 3 аналоговых входа (АЦП 10бит) для датчиков типа NTC10k (погрешность измерения до 0,5С в диапазоне -30С +90С); - 5 релейных выходов с нагрузкой 3А 220В; - 2 аналоговых выхода 0-10В с высокой нагрузочной способностью (до 22 mA на один выход) и защитой от КЗ и подачи напряжения до 30В; - 2 COM порта RS-485 с защитой от КЗ и подачи напряжения до 30В. Программы для контроллера можно создавать с помощью графического языка программирования FBD, реализованного в среде разработки zWorkbench |
|

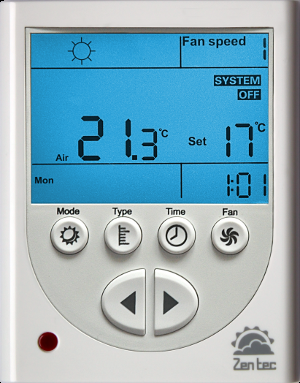

Панель управления Zentec Z033
|
- Напряжение питания 12В постоянного тока; - Потребляемая мощность не более 2,5Вт; - Диапазон температур эксплуатации +5°С / + 40°С; - Количество аналоговых входов 1 (встроенный датчик температуры); - Последовательный порт RS 485 (Modbus RTU); - Размер 115х90х11мм; - Монтаж на ровную плоскую поверхность. Панель имеет встроенные энергонезависимые часы реального времени, программируемый таймер на 9 шагов; её можно полностью конфигурировать по сети или вручную через меню настроек
|
|

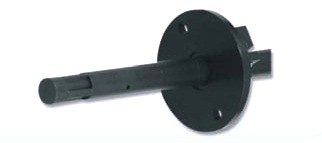

Канальный датчик температуры NTC-10K
|
Используется для измерения температуры воздуха в приточном/вытяжном воздуховоде. Изготовлен из гибкого высококачественного пластика Henkel. Чувствительный элемент типа NTC 10K. Для крепления на воздуховод поставляется в комплекте с пластиковым фланцем. Длина кабеля -1 метр. Длина чувствительной части 200 мм с возможностью регулирования.
|
|
Накладной датчик температуры NTC-10K
|
Используется для контроля температуры воды на обратной магистрали водяного нагревателя. Представляет собой медную гильзу со встроенным датчиком температуры типа NTC 10K. Крепится к трубе хомутом. Для улучшения контакта с трубой может быть использована теплопроводящая паста. Длина кабеля-1 метр. Длина чувствительной части 50 мм.
|
