СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРИТОЧНОЙ ВЕНТИЛЯЦИЕЙ САУ–S
Система автоматического управления САУ-S построена на свободнот программируемом контроллере Pixel фирмы "Signetics".
Система автоматического управления САУ-S может изготавливаться как стандартный модельный ряд, так и любое нестандартное решение по Вашему запросу с системой диспетчиризации на базе MasterSCADA.
СПИСОК ОСНОВНЫХ ФУНКЦИЙ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ:
- свободно-программируемый контроллер Segnetics «Pixel» c русскоязычным интерфейсом
- комплектующие европейских производителей
- современный дизайн шкафа
- стандартный модельный ряд + любые нестандартные решения по Вашему запросу
- система диспетчеризации на базе МаstеrSСАDА для всего модельного ряда. Варианты сети для диспетчеризации : ModBUS, LON, Ethernet
- степень пыле-влагозащищенности : пластиковый шкаф - IP 65, металлический шкаф - IP 31-66
ФУНКЦИИ УПРАВЛЕНИЯ:
- Температурными датчиками c характеристикой РТ1000 и Ni1000;
- Заслонками наружного воздуха;
- Приточным (и вытяжным) вентиляторами, в том числе по ModBUS;
- Водяным калорифером, регулирующим клапаном c приводом 24В по сигналу 0-10В;
- Водяным охладителем, регулирующим клапаном c приводом 24В по сигналу 0-10В;
- Электронагревателем, как плавное так и ступенчатое;
- Компрессорно-конденсаторным блоком и тепловым насосом;
- Циркуляционными насосами;
- Переключение режимов Зима/Лето;
- Регулирование температуры приточного воздуха и температуры обратной воды.
ФУНКЦИИ ЗАЩИТЫ:
- Защита питающих цепей автоматическими выключателями;
- Световая индикация подачи питающего напряжения и включения системы;
- Автомат защиты двигателя вентилятора c настройкой максимального тока и контролем за перекосом фаз;
- Контроль загрязнения воздушного фильтра;
- Контроль работы вентилятора по датчику перепада давления c программируемой задержкой срабатывания или по термоконтактам;
- Защита от замерзани по капиллярному термостату и датчику обратной воды;
- Контроль работы циркуляционного насоса c защитой по реле протока или по термоконтакту. Световая индикация работы и аварии насоса;
- Контроль сигнала внешней пожарной сигнализации;
- Световая индикация аварийных режимов c текстовым сообщением на дисплее;
- Дистанционное управление включением/выключением или переключением режимов «День/Ночь»;
- Выход на внешнюю сигнализацию об аварии. Журнал аварий.

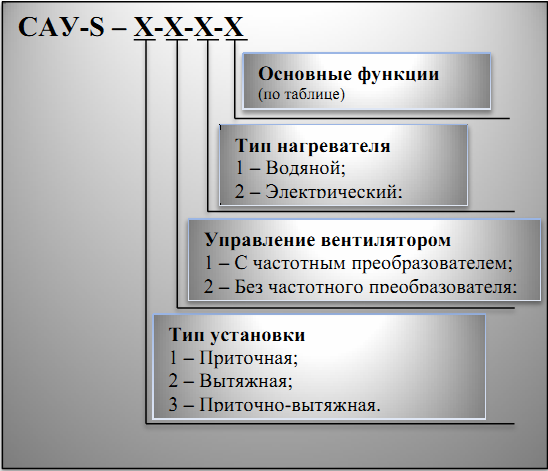

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
|
Обозначение функции |
Наименование функции |
|
Vo |
Водяное охлаждение |
|
Fo |
Фреоновое охлаждение |
|
R |
Рекуператор (цифра после букры R) 1 - роторный 2 - пластинчатый |
|
Rec |
Рециркуляция |
|
Rez |
Использование резервного вентилятора |
|
D |
Диспетчеризация (После буквы D ставится тип сети диспетчеризации: LON,RS-RS 485, ET-Ethernet) |
|
P |
Пластиковый корпус |
|
М |
Металлический корпус |
|
P |
Подогрев входных жалюзи |
ЭЛЕМЕНТЫ АВТОМАТИКИ:
|

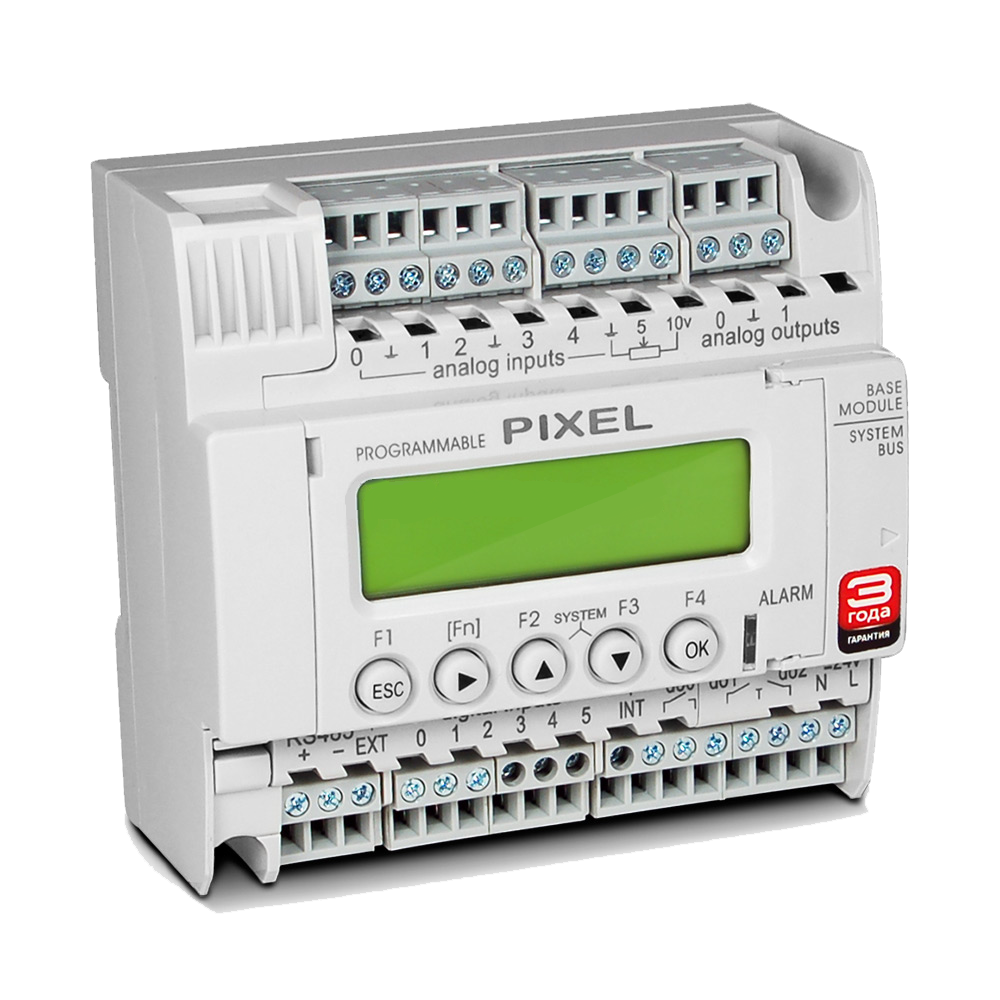

Контроллер Signetics Pixel
|
- Высокая степень модульности. Не требуется платить за неиспользуемые каналы или интерфейсы. К базовым ресурсам контроллера Pixel, путем подключения дополнительных модулей, добавляются следующие возможности: - Коммуникация в сети Lonworks или Ethernet; - Увеличение каналов ввода-вывода до 64; - Увеличение энергонезависимой памяти до 256K для хранения уставок, событий, графиков или трендов; - Использование энергонезависимой памяти типа Fram, позволяющей делать неограниченное число записей; - При добавлении новых модулей нет необходимости демонтировать контроллер Pixel или разбирать его. Это дополнительно упрощает работу в процессе его эксплуатации . - Свободное программирование с помощью инструмента SmLogix в сочетании с программой конфигурации SmConsctructor позволяют быстро создавать управляющие программы и адаптировать их под конкретный объект. - Полная совместимость контроллеров Pixel со SCADA-системой MasterSCADA. - Возможность сохранять и переносить управляющие программы с помощью Модулей памяти. Компьютер на объекте не нужен. - Графический дисплей контроллера Pixel, позволяющий выводить графики и текст различного размера. |
|
Модули расширения MR
|
- Модули расширения Segnetics MR работают с контроллерами Pixel, 2G, 2Gi. К одному контроллеру можно подключить до 8 MR, общее количество каналов может достигать 112. Использование модулей расширения MR позволяет подбирать требуемый состав каналов под свою конкретную задачу. При этом можно гибко оперировать затратами и размерами. |
|
Комплектующие
|

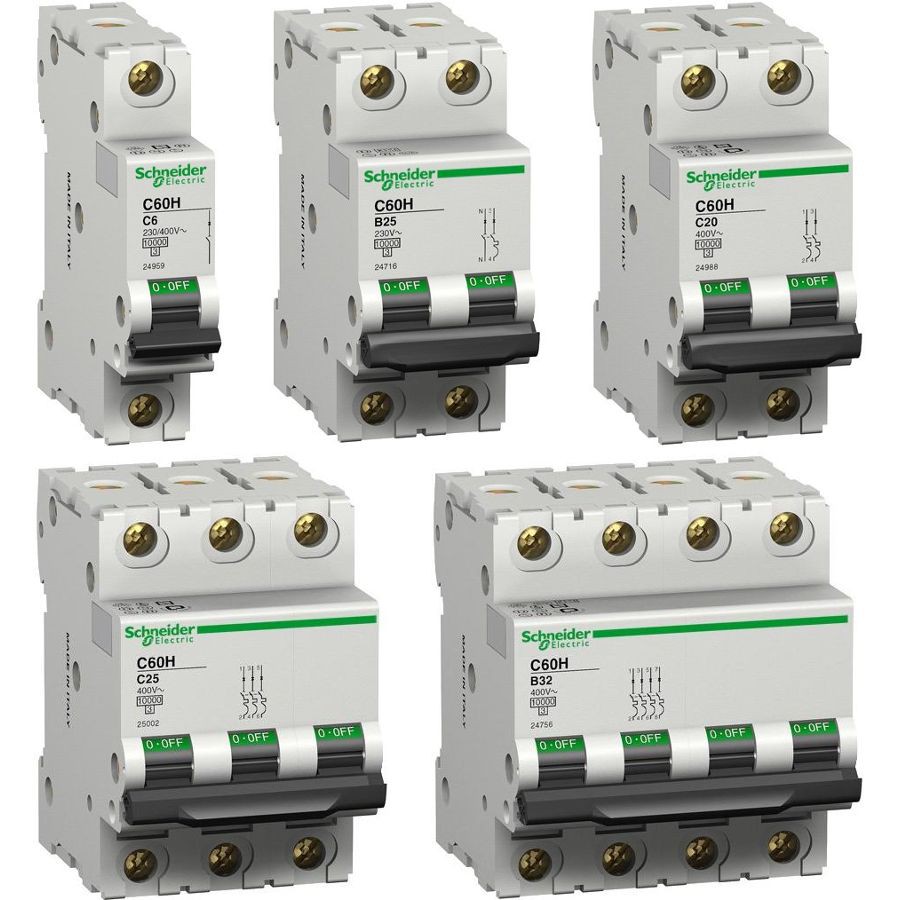

- В системе автоматического управления САУ-S применяются элементы фирмы Schneider electric и других ведущих мировых производителей радиоэлектронной аппаратуры.
|
