КОНДИЦИОНЕР ЦЕНТРАЛЬНЫЙ КАРКАСНО ПАНЕЛЬНЫЙ  КЦКП

Краткое описание

Кондиционеры центральные  (технические условия ТУ 4863-002-78067063-12) предназначены для создания и поддержания искусственного климата в помещениях различного назначения. Центральные кондиционеры применяются в системах вентиляции и кондиционирования зданий для очистки, подогрева, охлаждения и смешивания воздуха или других невзрывоопасных газовых смесей в помещениях общественного и производственного назначения, к которым предъявляются определенные требования по комфортным или технологическим параметрам.
Кондиционеры подсоединяются непосредственно к воздуховодам центральной системы вентиляции здания.
В основе конструкции центральных кондиционеров лежит концепция использования вентилятора со "свободным" рабочим колесом в вентиляторной секции агрегата. В герметичном корпусе, образованным шумопоглащающими, теплоизолирующими панелями, устанавливается двигатель и рабочее колесо с назад загнутыми лопатками.

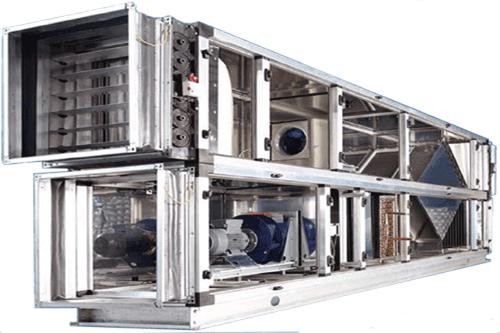

Кондиционер центральный каркасно панельный наружнего исполнения

Кондиционер устанавливается на раму с защитным покрытием, имеет плоскую крышу, предохраняющую его от атмосферных осадков, на входе в кондиционер устанавливается защитный козырeк с защитной решeткой или сеткой для защиты от осадков и постороних предметов.

Каркас выполнен из типового алюминиевого профиля.

Все неплотности и стыки между углами и ригелями, между несъeмными панелями и ригелями герметизированы специальными герметиками и уплотнителями, устойчивыми к действию окружающей среды.

Внутренняя обшивка панелей выполняется из оцинкованной стали, наружная из оцинкованной стали с атмосферостойким покрытием (полимерное покрытие, порошковая краска).

Кондиционер центральный каркасно панельный северного исполнения

В северном исполнении кондиционеры всегда комплектуются встроенным утепленным ТЭНами воздухозаборным клапаном. Особенностью этого клапана является использование в конструкции периметрального обогрева, в виде расположенного по наружному периметру клапана гибкого саморегулирующего нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В.

Внутренние полости панелей заполнены теплоизоляционным материалом.

Уплотнения между каркасом и панелями изготовлены из морозоустойчивого материала.

Северное исполнение кондиционеров подразделяется на 2 модификации:

КЦКП-С-1 - для обработки воздуха с минимальной температурой -40 °С

На входе в кондиционер устанавливается воздухозаборный клапан утепленный ТЭНами. Далее следуют блоки КЦКП стандартного исполнения.

КЦКП-С-2 - для обработки воздуха с минимальной температурой -50 °С

На входе в кондиционер устанавливается блок подготовки воздуха, обеспечивающий подогрев воздуха с минус 50 °С до минус 40 °С. Блок состоит из воздухозаборного клапана утепленного ТЭНами и теплообменника  электрического, работоспособного при температуре минус 50 °С. Каркас изготавливается из алюминия, панели блока из оцинкованной стали. Далее следуют блоки КЦКП стандартного исполнения.

Кондиционер центральный каркасно панельный медицинского исполнения

Санитарно-эпидемиологическое заключение №227 от 5.03.2012 выданное ФЕДЕРАЛЬНОЙ СЛУЖБОЙ ПО НАДЗОРУ В СФЕРЕ ЗАЩИТЫ ПРАВ ПОТРЕБИТЕЛЕЙ И БЛАГОПОЛУЧИЯ ЧЕЛОВЕКА ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ЗДРАВООХРАНЕНИЯ "ЦЕНТР ГИГИЕНЫ И ЭПИДЕМИОЛОГИИ В ВЛАДИМИРСКОЙ ОБЛАСТИ"

Кондиционер выполнен в виде набора функциональных моноблоков и (или) блоков.

Толщина панелей — 50 мм. Для теплоизоляции используется заливочный пенополиуретановый материал.

Все внутренние детали и узлы, включая внутренние стенки панелей, изготавливаются из нержавеющей стали:

• материалы и покрытия внутренних частей кондиционера позволяют исключить накапливание на их поверхностях статического электричества;
• внутренние полости кондиционера выполнены гладкими с минимальным количеством выступов и полостей, способствующих накоплению различных загрязнений;
• конструкцией кондиционера предусмотрена возможность регулярной чистки и дезинфекции всех внутренних поверхностей;
• материал деталей является экологически чистым и инертным к промывочным и дезинфецирующим растворам.

Предусмотрены смотровые окна в секциях вентилятора и увлажнителя.

Ориентировочная стоимость центральных кондиционеров

Окончательная стоимость предоставляется только после обработки бланк заказа представленного заказчиком

Общие сведения о приточных установках

Приточные установки предназначены для использования в промышленном и гражданском строительстве. В кондиционерах (КЦКП), в зависимости от комплектации, могут осуществляться следующие режимы обработки воздуха:

- очистка;
- нагрев;
- рециркуляция;
- охлаждение;
- увлажнение.
- утилизация тепла

Использование приточных установок является довольно полезным для здоровья человека. Приобретение приточных установок – это один из оптимальных вариантов решения проблемы загрязнённого воздуха.

Все предлагаемые модели приточных установок оснащены блоком управления, посредством которого Вы можете регулировать температуру, влажность воздуха и скорость воздушного потока.

Условия эксплуатации

Приточная установка служит для обработки воздуха, не содержащего включений, агрессивных к сталям обыкновенного качества, а также взрывоопасных смесей, липких, волокнистых и абразивных материалов, с запыленностью не более 100 мг/м3. Мы предлагаем Вам целый ряд различных моделей приточных установок. Установка приточного оборудования выполняется нашими специалистами быстро и качественно. Кондиционеры изготавливаются в восьми типоразмерах  в  зависимости  от необходимой производительности. Каждому типоразмеру соответствуют различные варианты комплектации в зависимости от наборов функциональных блоков. Основные технические данные и типоразмеры кондиционеров приведены в таблице 1, 2.

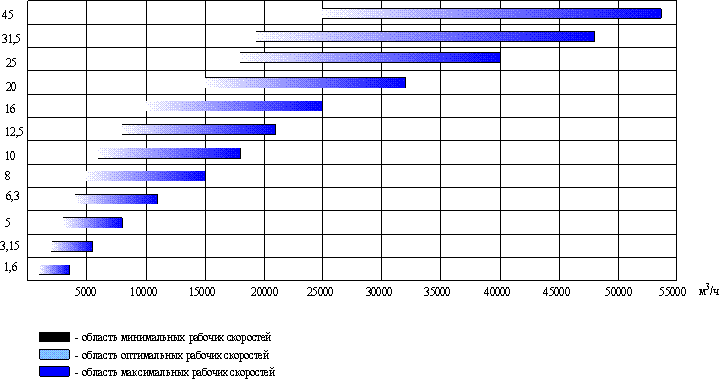

Габаритные размеры основных функциональных блоков





Марка кондиционера	Диаметр рабочего колеса, дм	Производительность (блока вентилятора) V, тыс. м3/час	Статическое давление, Па	Частота вращения. колеса, об/мин	Скорость потока в проходном сечении, м/с	Установочная мощность, кВт
КЦКП 2000	22	0,2-0,6	240-50	3000	0,2-0,6	0,09
	25	0,4-1,53	390-50	3000	0,4-1,5	0,25
КЦКП 4000	28	0,4-1,53	390-50	3000	0,3-1,1	0,25
	31	0,4-3	600-50	1500-3000	0,3-2,2	0,18-0,75
	35	0,5-5,8	1000-50	1500-3000	0,37-4,2	0,25-2,2
КЦКП 7000	40	0,5-5,8	1000-50	1500-3000	0,2-2,2	0,25-2,2
	45	0,5-5,5	400-30	1000-1500	0,2-1,5	0,37-1,1
	50	1,5-10,6	50-600	1000-1500	0,57-4	0,75-3
КЦКП 10000	56	5,5-11	30-1500	1500-3000	1,5-3	1,1-5,5
	63	10,6-16	50-1500	1500-3000	4-8	3-11
КЦКП 14000	63	3-21,5	50-1200	1000-1500	0,74-5,3	2,2-11
КЦКП 20000	71	3-21,5	50-1200	1000-1500	0,53-3,8	2,2-11
КЦКП 30000	80	3-21,5	50-1200	1000-1500	0,38-2,8	2,2-11
	90	8-25	100-1600	1000-1500	1-3,2	7,5-15
КЦКП 50000	90	12,5-55	150-1350	750-1000	1,3-5	7,5-37

Кондиционеры КЦКП представляют собой набор последовательно размещенных функциональных блоков. Набор и размещение блоков зависит от технических требований, предъявляемых к изделию, месту его установки. Каркас функциональных блоков выполнен из профиля с крепёжными элементами. Внешняя облицовка изготовлена из сэндвич панелей толщиной 25-50мм. Наружная поверхность сэндвич панелей изготовлена из высококачественного стального оцинкованного листа  с порошковополимерным покрытием или без него. В вентиляторных секциях применены "свободные колеса" с назад загнутыми лопатками приводимыми во вращение асинхронными трехфазными электродвигателями.

В секциях фильтрования используются фильтры классов очистки F3-F14.

 Подготовка изделия к использованию

1. Монтаж.

1.1.  Монтаж кондиционеров должен  производится в соответствии с требованиями ГОСТ 12.4.021-75,СниП 3.05.01-83, проектной документации и  паспорта.

1.2. Произвести осмотр кондиционера. При обнаружении повреждений, дефектов, полученных в результате  неправильной  транспортировки или хранения,  ввод кондиционера в эксплуатацию без согласования с предприятием-изготовителем не допускается.

1.3. Установить кондиционер на ровное бетонное основание. Крепление рамы к основанию должно быть надежным и прочным.

1.4. Произвести заземление кондиционера.

1.5. Соединение кондиционера с системой вентиляции осуществляется путем крепления гибких вставок на входе и  выходе  кондиционера  к  ответным  фланцам  воздуховодов при помощи болтов и скоб.

1.6. Внутренняя поверхность  функциональных  блоков кондиционера должна быть чистой. Наличие посторонних предметов внутри кондиционера не допускается.

1.7. При монтаже кондиционеров рекомендуется оставлять прямой участок воздуховодов 1-1,5м сразу после кондиционера по ходу движения воздуха.

1.8. При монтаже вентиляционной секции необходимо:

а) Убедиться в легком и плавном вращении рабочего колеса.

б) Проверить сопротивление изоляции двигателя и при необходимости просушить его (если кондиционер подвергался воздействию воды).

в) Проверить затяжку болтовых соединений.

г) Кратковременным  включением вентиляционной секции проверить соответствие направления вращения рабочего колеса. В случае несоответствия изменить направление вращения рабочего колеса переключением фаз на клеммах электродвигателя.

2. Электромонтаж.

 Все необходимые силовые и управляющие подключения датчиков, сервоприводов, двигателей, термостатов осуществлены путем прокладки кабеля внутри кондиционера в специальных каналах и вывода их в коммутационный щит, расположенный на корпусе.
10. Измерения сопротивления изоляции электродвигателя производится  периодически  во  время  всего  срока  службы работы, после длительных перерывов в работе, а так же при монтаже и установке электродвигателя. Высокое сопротивление изоляции является одним из признаков достаточной электрической прочности изоляции. Величина сопротивления изоляции нагретой машины при измерении мегомметром  должна  быть  для  каждой  фазы  статора  асинхронного электродвигателя не менее H 1 МОм. Если изоляция электродвигателя  имеет  не  достаточное  сопротивление,  что  чаще всего происходит, когда электродвигатель отсырел (в кондиционерах с охладителем), то его сушат. При отсутствии печей или других сушильных устройств, электродвигатель сушат нагреванием его электрическим током. Асинхронные электродвигатели можно сушить следующим образом: ротор двигателя затормаживается. К обмоткам статора подводится такое пониженное напряжение, при котором в обмотках машины  получаются  токи,  нагревающие  их  до  температуры  70-75°С.  Величина  питающего  напряжения  оказывается  в  5-7 раз  меньше  номинального  напряжения  электродвигателя. Следует подчеркнуть, что упомянутая температура сушки является конечной. Начинать же процесс нужно с меньших температур. Сушка электродвигателя - процесс, занимающий (в зависимости от мощности электродвигателя) от нескольких часов до 5-6 суток. Процесс сушки заканчивается, когда сопротивление изоляции достигает нормальной величины.

2.1. Специалист, проводящий электромонтаж, должен иметь необходимое разрешение для работы с напряжением.

2.2. При проведении электромонтажа необходимо применять защитные средства.

2.3. При обслуживании секции водяного нагревателя перед демонтажем нагревателя из секции следить, чтобы электрические подключения к датчикам, которыми оснащен нагреватель, были отсоединены, для исключения их разрыва.

2.4. Схемы подключения к управляющим блокам приведены в паспортах на данные блоки.

  Техническое обслуживание

 1. Для обеспечения надежной и эффективной работы кондиционеров, повышения их долговечности необходим правильный и регулярный технический уход. Устанавливаются следующие виды технического обслуживания кондиционеров:

а.) техническое обслуживание №1 (ТО 1), через 150 170 ч.

б.) техническое обслуживание №2 (ТО 2), через 600 650 ч.

в.) техническое обслуживание №3 (ТО 3), через 2500 2600 ч.

2.  Все  виды  технического  обслуживания  проводятся  по графику вне зависимости от технического состояния кондиционера.

3. Уменьшить установленный объем и изменять периодичность технического обслуживания не допускается.

4. Эксплуатация и техническое обслуживание кондиционеров должны осуществляться персоналом соответствующей квалификации.

5. При ТО 1 производятся:

а.) внешний осмотр с целью выявления механических повреждений.

б.) проверка состояния болтовых, сварных соединений.

в.) проверка надежности заземления изделия.

6. При ТО 2 производятся:

а.) ТО 1

б.)  проверка  состояния  и  крепление  рабочего  колеса  в вентиляционной секции.

в.) проверка уровня вибрации.

7. При ТО 3 производятся:

а.) ТОH2

б.) очистка внутренней полости кондиционера от загрязнений.

г.) проверка надежности крепления кондиционера к гибким вставкам и строительной конструкции здания.

8. Предприятие потребитель должно вести учет технического обслуживания по форме, приведенной в Приложении А.

9. Нагрев подшипников допускается до 80°С. Контролируется  нагрев  несколько  раз  в  сутки  ртутным  термометром.

Центральный кондиционер

Центральный кондиционер предназначен для создания и поддержания определенного климата в жилом или в промышленном помещении. Основа работы центральных кондиционеров - использование вентиляторов со свободным рабочим колесом. Центральный кондиционер состоит из секции нагрева, охлаждения, шумоглушения, увлажнения, фильтрации, вентиляционной секции и теплоутилизаторов.
