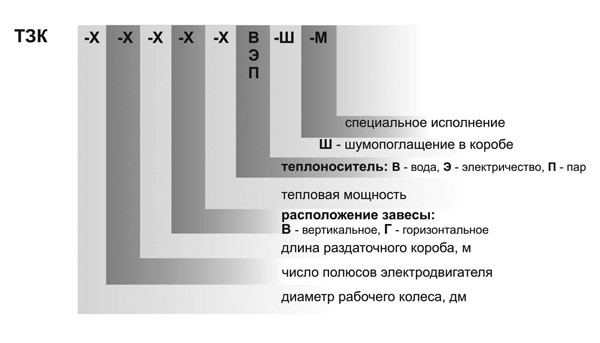

Обозначение

Общие сведения

• Фактическая производительность по воздуху от 2500 до 20000 м3/час (на каждый стояк) с учетом потерь в силовом блоке и раздаточном коробе.

• Тепловая мощность от 8 до 234 кВт.

• Оснащаются электрическими, водяными или паровыми теплообменниками.

• Варианты расположения: вертикальное (одностороннее, двустороннее), горизонтальное.

• Можно устанавливать в проемах с использованием любых типов ворот - распашных, раздвижных, поднимающихся вверх. Площадь проема - от 2 м2 до 40 м2.

• Для осуществления процессов защиты и управления параметрами воздушно-тепловых завес раз­работаны системы автоматического управления.

Назначение и условия эксплуатации

Воздушно-тепловая завеса предназначена для промышленного и гражданского строительства и может применяться как для предотвращения проникновения холодного воздуха в помещения, так и для обогрева помещения.

Воздушно-тепловая завеса предназначена для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й и 3-й категорий размещения по ГОСТ 15150-90. Температура окружающей среды от -40 °С до +40 °С (+45 °С для тропического исполнения).

В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного каче­ства, взрывоопасные смеси. Наличие липких, волокнистых и абразивных веществ не допускается.

Комплектация

• Силовой блок (вентиляторно-тепловой) включает в себя: входную сетку, канальный прямоточный вентилятор, блок теплооб­менника (водяной, паровой, электрический).

• Раздаточный короб с воздушными щелями. Раздаточный короб может быть изготовлен из оцинкованной стали или стали обычного качества с последующим нанесением лакокрасочного покрытия. Длина раздаточного короба зависит от размеров проема ворот.

• Мягкая вставка, соединяющая силовой блок и раздаточный короб.

• Глушитель шума типа ГШК - при необходимости, дополнительно устанавливается на входе в вентилятор.

Поставка

Поставка ТЗК осуществляется в разобранном виде:

• силовой блок

• раздаточный короб

• дополнительные элементы и аксессуары.

Основные технические характеристики

* В таблице указана фактическая производительность по воздуху силового блока с учетом потерь в силовом блоке и раздаточном коробе.

При компоновке одного силового блока одновременно с несколькими раздаточными коробами подача воздуха может осуществляться:

• одновременно в несколько коробов, при этом производительность силового блока, указанная в таблице, уменьшается в два раза;

• последовательно в каждый из коробов, при этом производительность силового блока соответствует указанной в таблице.

Габаритные размеры

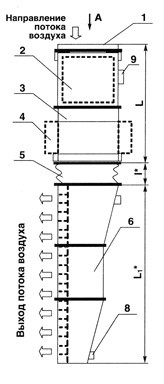

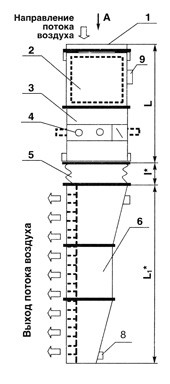

ТЗК с электрокалорифером		ТЗК с водяным калорифером
	1. Входная сетка 2. Вентилятор 3. Калориферный блок 4. Электрокалорифер 5. Гибкая вставка 6. Раздаточный короб 7. Рама 8. Кронштейн 9. Клеммная коробка		1. Входная сетка 2. Вентилятор 3. Калориферный блок 4. Водяной калорифер 5. Гибкая вставка 6. Раздаточный короб 7. Рама 8. Кронштейн 9. Клеммная коробка

* Размеры Li и I зависят от условий размещения завесы, которые оговариваются в бланке-заказе.

Уточненные габаритные размеры и масса определяются при подборе ТЗК по конкретной поступившей заявке.

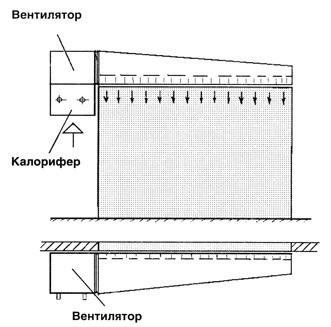

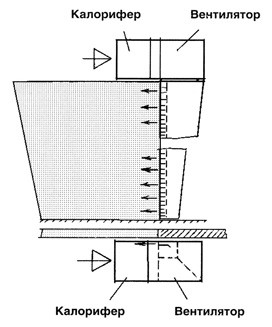

Компоновочные варианты исполнения воздушно-тепловых завес

Тепловые завесы ТЗК выпускаются с различной компонов­кой силового блока и раздаточного короба.

Рекомендуемое расположение завес - с вертикальным расположением раздаточного короба. Завесы с горизонтальным расположением короба над во­ротами необходимо устанавливать в исключительных случаях, так как при по­даче воздуха сверху существенно больше вероятность выноса теплого воздуха из помещения, чем при боковой одно- или двусторонней подаче.

Стандартно воздушно-тепловые завесы ТЗК выпускаются с раздаточным коробом, обеспечивающим выход потока из щелей параллельно плоскости ворот. При этом, в случае прорыва холодного воздуха в помещение, большая часть воздуха, подогреваемого в завесе, возвращается в помещение.

Вариант исполнения воздушно-тепловой завесы определяется наличием свободного места в зоне ворот и типом ворот.

Практически, вентиляторно-тепловой блок с водяным или электрическим теплообменником может быть установлен в любом положении и соединен с раздаточным коробом соответствующим переходником.

При выборе варианта необходимо иметь в виду, что для нормальной работы перед вентилятором должно быть свободное пространство не менее диаметра колеса.

При установке завес в помещении, имеющем небольшую высоту потолка, силовой блок может быть соединен с коробом поворотным коленом- завесы уг­ловые А, В.

Особо компактные завесы

При отсутствии свободного места над воротами, используются завесы уг­ловые, особо компактные С, D.

В ряде случаев предпочтительней использовать завесы с одним силовым блоком, работающим на два раздаточных короба - Е, F. Если рядом стоящие ворота открываются поочередно, то в межворотных проемах устанавливаются завесы с одним силовым блоком, рассчитанным для работы с выходом воздуха на одну из сторон - G, Н; или же особо компактный вариант I. В коробах исполь­зуются воздушные клапаны с электроприводом, установленные в закрытое по­ложение при закрытых воротах. При открывании одной из створок ворот, автоматически открывается соответствующий воздушный клапан и включается подача воздуха.

В случае отсутствия свободного места используются особо компактные завесы с вертикальным коробом J или с горизонтальным - К,L_. Воздушно-теп­ловые завесы с паровым теплообменником имеют значительно меньше вари­антов компоновок в силу определенной ориентации калорифера и не могут иметь вертикального расположения силового блока.

Компоновочные варианты исполнения воздушно-тепловых завес

Завесы угловые

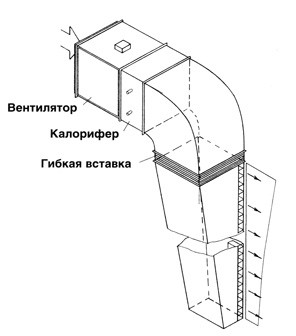

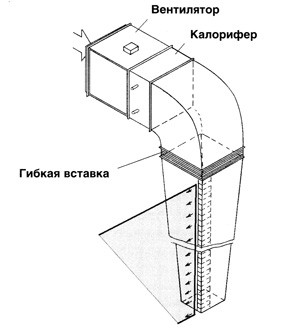

А). Нагревательный блок в плоскости ворот	В). Нагревательный блок перпендикулярно плоскости ворот

Завесы угловые компактные

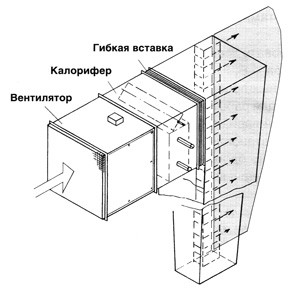

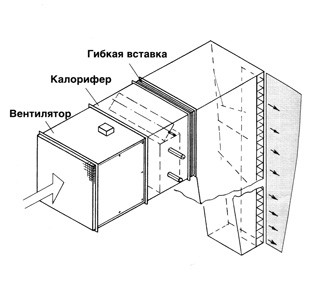

C). Нагревательный блок в плоскости ворот	D). Нагревательный блок перпендикулярно плоскости ворот

Компоновочные варианты исполнения воздушно-тепловых завес

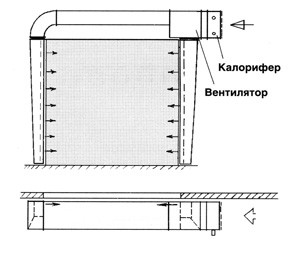

Завесы двусторонние с одним нагревательным блоком

E). Нагревательный блок в плоскости ворот	F). Нагревательный блок перпендикулярно плоскости ворот

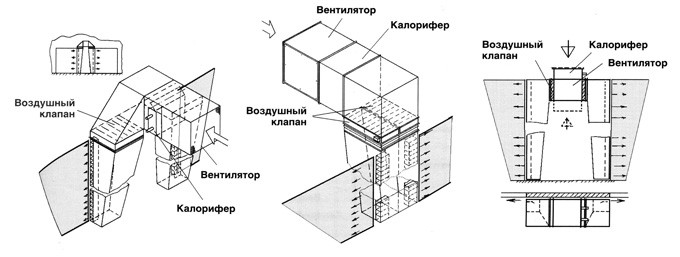

Завесы в межворотных проемах

G). Широкий прое	Н). Узкий проем	I). Особо компактный вариант

Компоновочные варианты исполнения воздушно-тепловых завес

Особо компактные завесы

J). Вертикальное расположение завесы	К). Горизонтальное расположение завесы

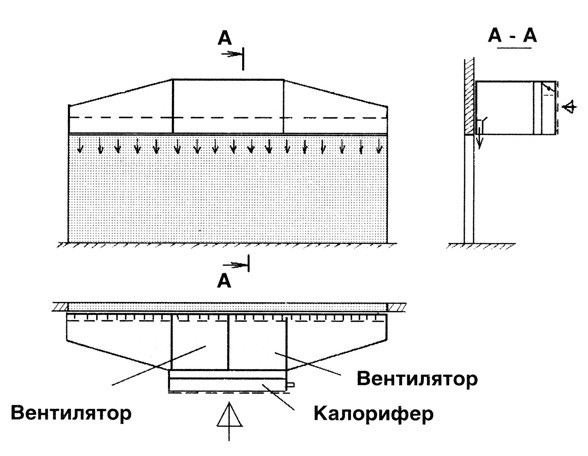

L). Горизонтально-расположенная завеса со сдвоенным нагревательным блоком

Крепление воздушно-тепловых завес ТЗК

Силовой блок и раздаточный короб крепятся независимо друг от друга. Силовой блок для всех типоразмеров изготавливается на единой раме. Установка раздаточного короба не требует специальных фундаментов, крепление осуществляется к несущим конструкциям.

В случае необходимости, силовой блок может быть установлен отдельно от раздаточного короба и соединен с ним воздуховодом. Рекомендуем крепление завес к несущим конструкциям проводить через виброизолирующие прокладки толщиной 10-20 мм.

Системы автоматического управления воздушно-тепловыми завесами

Воздушно-тепловые завесы с электро- и водяным (паровым) подогревом комплектуются необходимой автоматикой для включения/выключения при открывании/закрывании ворот. Завеса комплектуется термостатом для отключения завесы при достижении заданной температуры в зоне ворот после их закрытия.

В конструкции завес с водяным (паровым) обогревом предусмотрена воз­можность работы завесы в качестве воздушного отопительного агрегата.

При использовании паровых теплообменников в тепловых завесах, на входе в теплообменник должен быть установлен электромагнитный клапан для отключения подачи пара при неработающей завесе, за теплообменником должен быть установлен конденсатоотводчик соответствующего номера. Клапан и конденсатоотводчик в комплект постав­ки системы автоматики не входит. В ряде случаев за вентилятором устанавли­вается воздушный перепускной клапан с электроприводом.

Тепловая завеса ТЗК

Тепловая завеса ТЗК предназначена для защиты проемов ворот и дверей в помещении жилого или же промышленного типа от проникновения в них холодного воздуха, а так же и для обогрева помещения. Тепловая завеса ТЗК используется в умеренном климате при температуре от -40 до +40 градусов Цельсия.

Тепловые завесы состоят из раздаточного короба с воздушными щелями, воздушно-тепловых завес, силового блока и мягкой ставки, которая соединяет раздаточный короб и силовой блок
