АВТОМАТИЧЕСКАЯ ПРИТОЧНАЯ КАМЕРА
типа АПК

Назначение

АПК предназначены для использования в промышленном и гражданском строи­тельстве, в том числе в общественном и жилом, и могут применяться в качестве вентиляционных и отопительно-охладительных установок в системах вентиляции, кондиционирования и отопления, а также в технологических установках. В АПК, в зависимости от комплектации, могут осуществляться следующие режимы обработки воздуха:

• очистка;
• нагрев;
• рециркуляция;
• охлаждение;
• увлажнение.
• Утилизация тепла

АПК могут работать как на наружном воздухе, так и в режиме полной или частич­ной рециркуляции. Нагрев воздуха может осуществляться с учетом частичной утилизации тепла вы­брасываемого воздуха. Возможна комплектация агрегата резервным вентилятором.
Раздача воздуха от АПК может осуществляться как по сети воздуховодов, так и непосредственно в помещение.

Условия эксплуатации

АПК предназначены для эксплуатации на открытом воздухе без навесов и т.п. дополнительных мер защиты, а также в технологических установках. Агрегаты пред­назначены для обработки воздуха, не содержащего включений, агрессивных к сталям обыкновенного качества, а также взрывоопасных смесей, липких, волокнистых и абразивных материалов, с запылен­ностью не более 100 мг/м3.

Подбор АПК осуществляется по заявкам заказчиков (см. «Бланк-заказ на подбор АПК»).

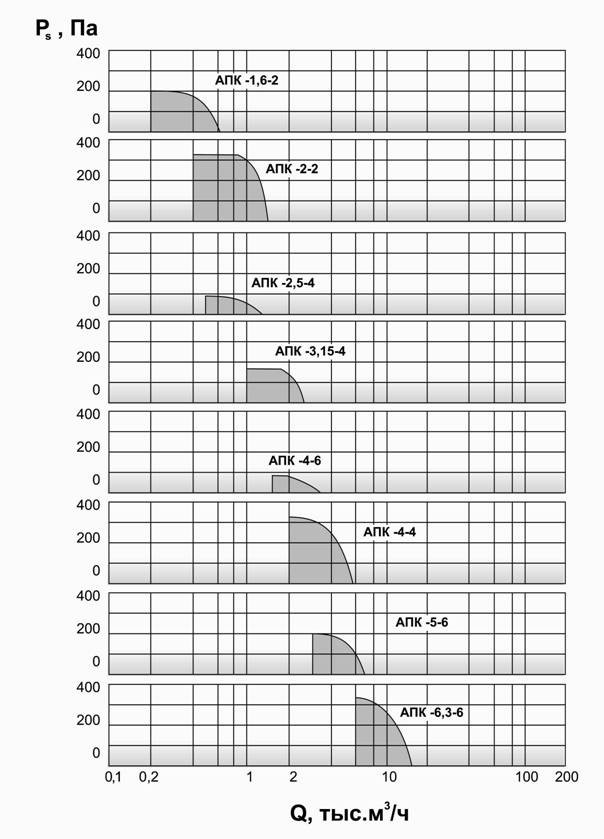

Поле параметров АПК
Ps =< 400 Па

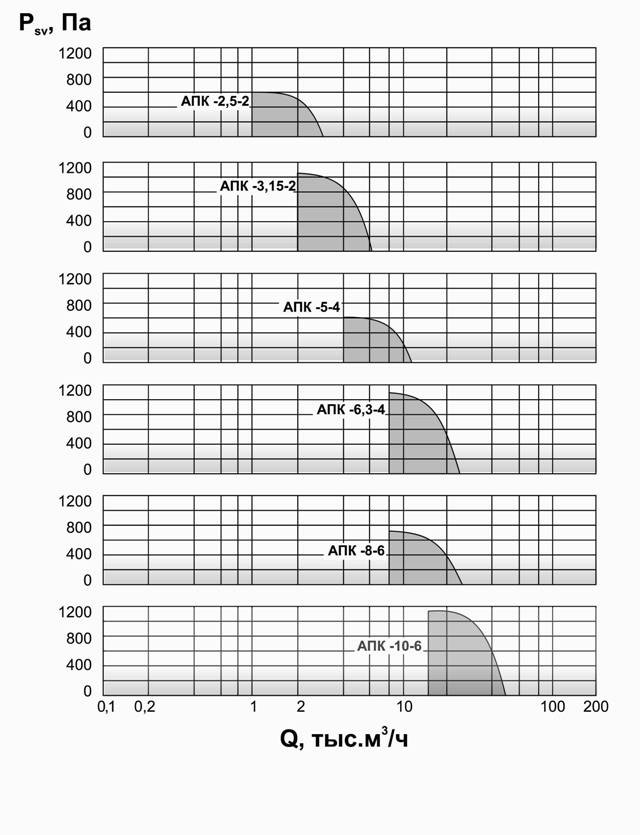

Поле параметров АПК
Рs=<1450Па

Варианты комплектации

АПК могут иметь различный набор блоков, при помощи которых обеспечиваются необхо­димые режимы обработки воздуха

Комплектация АПК, в зависимости от требований к подготовке воздуха, может включать: несколько входных клапанов различного типа, несколько теплообменных блоков, резервный вентилятор и т.д.

Комплектация АПК зависит только от требований к подготовке воздуха  и может иметь различный набор блоков. Конфигурация агрегата зависит от требований заказчика к габаритам и размещению оборудования.

Базовая комплектация - это условное название, характеризующее типовой набор блоков, входя­щих в состав установки и обеспечивающих режимы подачи воздуха, его очистки и нагрева.
Необходимо понимать, что технические характеристики вентилятора, теплообменника, фильтра и т.д., входящих в соответствующие блоки, зависят от заданных параметров обработки воздуха и могут значительно различаться в рамках одного типоразмера агрегата.
АПК базовой комплектации выполнен в виде блочной конструкции и обеспечивает фильтрацию и подогрев воздуха. В состав базовой комплектации входят: входной воздушный клапан с электроприводом, блок фильтра, теплообменник, вентиляторный блок.

Аксессуары, поставляемые по дополнительному заказу

• Гибкие вставки
• Защитные сетки
• Шумоглушители
• Виброизоляторы

• Переходы для подсоединения
  к воздуховодам, в т.ч. круглым
• Частотный привод
• Циркуляционные насосы

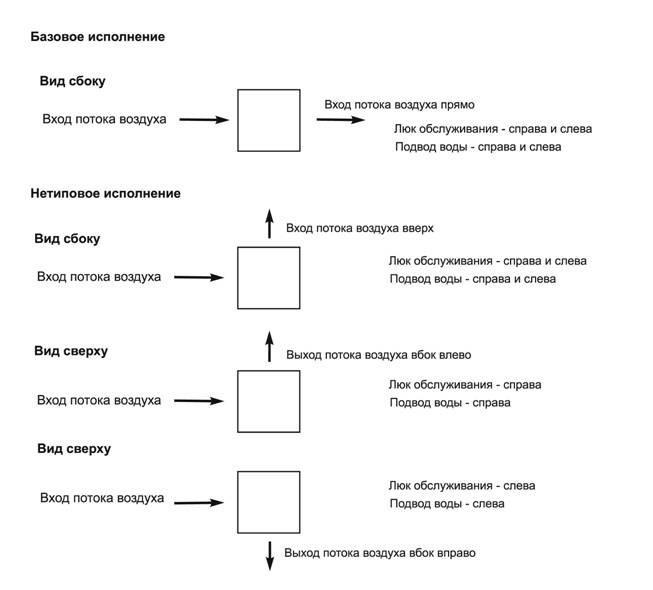

Схемы выхода потока воздуха

Выход также может быть организован в нескольких направлениях одновременно, при этом люк обслуживания расположен с учетом удобства монтажа и обслуживания.

Примеры компоновок

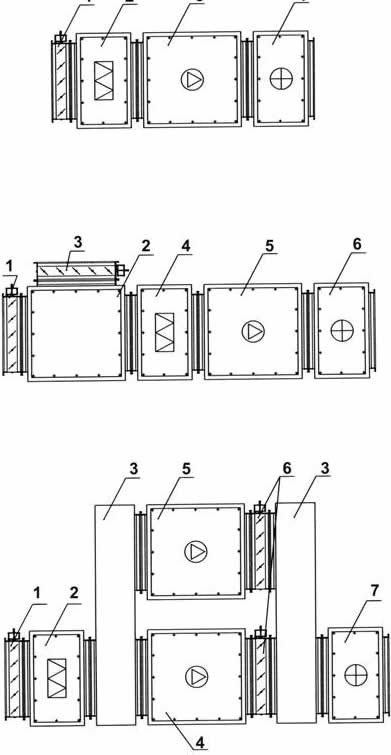

Стандартная комплектация АПК

1 - входной клапан с электроприводом;

2 - блок фильтра (воздушный фильтр EU - 3);
3 - вентиляторный блок;
4 -; блок теплообменника
(водяной/паровой/электрический)

1 - входной клапан с электроприводом;
2 - блок рециркуляции;
3 - рециркуляционный клапан с
электроприводом;
4 - блок фильтра (воздушный фильтр EU – 3);
5 - вентиляторный блок
6 - блок теплообменника
(водяной/паровой/электрический);

1  -   входной клапан с электроприводом;
2  -   блок фильтра (воздушный фильтр EU - 3);
3 -    переходная секция;
4,5 - основной и резервный
вентиляторный блок;
6 -    основной и резервный воздушный
клапан с электроприводом;
7  -   блок теплообменника
(водяной/паровой/электрический];

АПК стандартной комплектации

                           Основные технические характеристики

                                       АПК №№ 1,6...6,3

АПК №№ 8...16

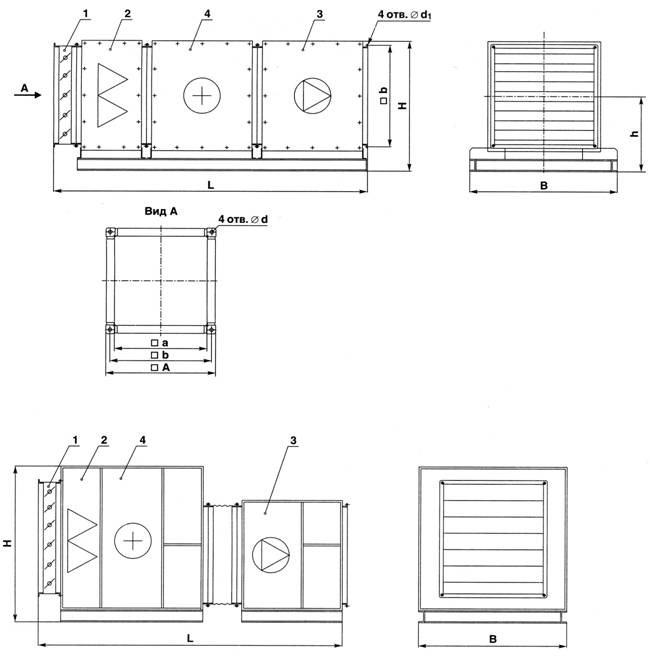

1 - входной воздушный клапан с электроприводом;
2 - блок фильтра;
3 - блок вентилятора;
4 - блок теплообменника

Точные габаритно-присоединительные размеры и массы определяются при подборе АПК по конкретной поступившей заявке.
ООО «ВЕНТ ПК» оставляет за собой право вносить конструктивные изменения, не ухудшающие параметры изделия.

Габаритные размеры АПК стандартной комплектации

Уточненные габаритные размеры и масса определяются при подборе АПК по конкретной поступившей заявке.

Монтаж агрегатов приточных АПК

Независимо от комплектации, установки могут располагаться горизонтально или вертикально, подвешиваться под потолком или устанавливаться на элементах строительных конструкций.
Приточные установки АПК №№ 1,6; 2; 2,5 и 3,15 имеют кронштейны для крепления (к полу, подвешивания к потолку). Блоки приточных установок №№ 5; 6,3 имеют опоры, которые кре­пятся к раме. Протяженность рамы - от переднего фланца фильтра до выходного сечения теплооб­менника. АПК №№  8; 10; 12,5 - каждый блок установлен на опорах.
Входную решетку соединять с входным воздушным клапаном рекомендуется через гибкую вставку.

Системы автоматического управления

Системы автоматического управления должны быть обязательным ком­понентом, входящим в состав приточных установок. Система автоматического управления - это гарантия:

• работоспособности установки в заданном режиме, т.е. ее энергоэф­фективности,
• надежности эксплуатации,
• предохранения установки от поломки в результате изменения внешних факторов (несанкционированное отключение воды, электричества и т.д.), т.е. ее долговечности.

В зависимости от назначения и целей использования приточной установ­ки, комплект автоматики может различаться, но минимальный и достаточный комплект управления должен быть установлен на каждой установке.

В минимальный и достаточный комплект системы автоматики АПК входят:

• автоматическое поддержание заданной температуры на выходе из установки;
• защита электродвигателя от перегрузки, скачков напряжения и пере­коса фаз;
• отключение вентилятора при поступлении сигнала с приборов пожар­ной сигнализации;
• защита теплообменника от замораживания (при теплоносителе - вода, пар) и защита от перегрева (электричество).

В базовый комплект поставки АПК с водяным или паровым теплообмен­ником не входят системы автоматического управления. Они должны быть заказаны отдельно.
